电熔棕刚玉与电熔白刚玉的比较

发布时间：14-10-22 10:51  来源：www.bdpsj.com

接昨天我们揭秘了电熔白刚玉的一些技术指标与工艺，今天我们先来了解电熔棕刚玉随后在两者来进行比较。

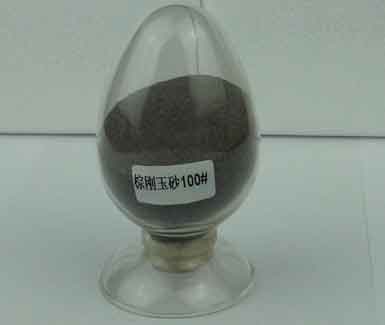

电熔棕刚玉

棕刚玉是以天然铝矾土喷砂磨料为原料，以碳素（主要是焦炭）为还原剂，同时加入铁屑为沉降剂（澄清剂），以形成硅铁沉于电炉炉底。



棕刚玉呈棕褐色，一般Al₂O₃≥94.5%，SiO₂≤3.5%，TiO₂≤3.5%，Fe₂O₃≤1%。矿物组成以α-Al₂O₃为主，晶体形状中心部分为菱形、厚板形和带有裂纹的颗粒，周边有较多的氧化硅、氧化钙熔体结晶，呈长板状、最粗大晶粒呈骸状片晶。由于杂质尚未完全除去，因此棕刚玉中还含有六铝酸钙、钙斜长石、尖晶石、金红石等次晶相及玻璃相、铁合金和固溶体等。棕刚玉的色调在很大程度上依赖于残存在制品中的氧化钛。

棕刚玉主要用做喷砂磨料。近年来已用做大、中型高炉出铁钩浇注料和出铁无水炮泥的骨料及制造普通刚玉砖（包括高铝碳化硅转）的原料。

棕刚玉与白刚玉的主要性能比较如下表：

电熔白刚玉与棕刚玉性能比较

刚玉品种	白刚玉	棕刚玉
Al2O3含量/%	≥99	≥94.5
主晶相	α-Al2O3	α-Al2O3
色泽	白色	棕褐色
体积密度/g/cm3	＞3.90	＞3.90
膨胀系数/×10-6℃-1	8.3（20~900℃）	7.6（20~900℃）
莫氏硬度	9	9
显微硬度/kg/mm2	2200~2300	1800~2200
研磨能力（以金刚石为1）	0.12	0.10
堆积密度/g/cm3	1.75~1.95	1.68~1.95
比电阻/Ω·cm	1011~1016	1011~1016

上一篇：影响材料耐磨性的主要因素是什么

下一篇：白刚玉通常用什么方式修补
