2.立柱式电极吊挂装置
     按电极升降机构所用的结构型式，立柱式吊挂装置又可分为有升降滑架和固定立柱的
     (又称台车式)与有活动立往和固定竖架的两种吊挂装置。其具体结构形式见图1-6-8。

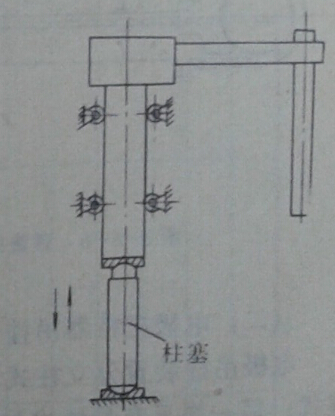

如图1-6-8（a)为活动立柱式


       立柱吊挂装置。主要由电极持器夹头，横臂和立柱以及升降机构组成。两种吊挂装置的区别在于横臂是与立柱还是与滑架固定在一起，即横臂是与立柱一起升降还是与滑架一起升降。前者为活动立柱式而后一种是固定立柱式。
在大型电炉上.横臂可做成折卸式的，靠近夹头的那部分横臂采用水冷。横臂的材料可采用非磁性不锈钢制作，这样可减少电流经过时的热量和能量损失。横臂在与滑架或主柱固定的地方，用石棉布或云母板绝缘，导电板(或导电管)，矩形母线与支座和滑架的固定同样也要绝缘。

      此类装置中电极圆位置的调整是靠移动横臂的位置来实现的。

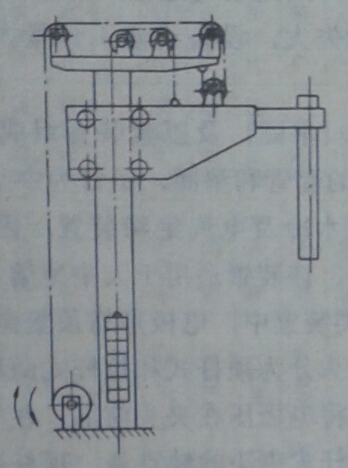

(b)固定立柱式(台车式)

图1-6-8 立柱式电极吊挂装置


      (三)电极升降机构
      电极夹头和吊挂装置是在电极升降装置的配合下完成电极的升降。电极升降机械应满足如下要求:
      ①机构简单可靠，操作维修方便;
      ②升降灵活，系统惯性小，起动或制动快;
      ③运行缓慢，平稳。
      现行的电极升降机构按照驱动装置的形式可分为液压式和机电式，见图1-6-9。机电驱动装置可用钢丝绳传动(图1-6-8)也可用齿条机构传动(图1-6-9a)。按电极升降机构的结构型式，又可分成立柱式(包括活动立往式和固定立柱式两种)和悬挂式两类。


(a)




(b)

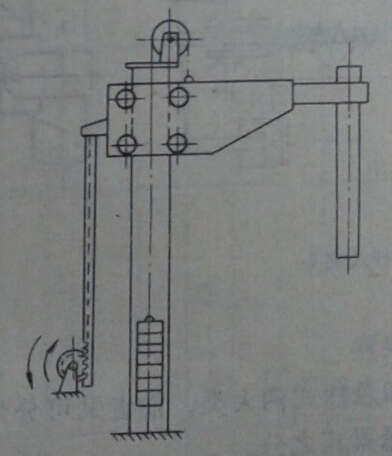

图1-6-9 齿条传动式与液压式升降机构


     齿条机构同钢丝绳机构相比，其惰性较小，可靠性高且维护简单。液压机构的优点是无惰性、无滞后，可以无级调速改变电极升降速度，动作平稳且结构紧凑。但是，这种机构要求精心维护和经常作定期检查。
     悬挂式升降机构的结构型式较单一，主要由电动机，减速器，卷扬筒，滑轮和钢丝绳等组成。按刚玉冶炼的工艺要求，电极升降速度非常缓慢，约为0.7一1m/min,悬挂式升降机构的优点是设备简单可靠，费用低。但设备占地面积大，厂房建筑要高。
