电极把持器的作用是夹紧或放松电极，往电极上送电并能在升降机构的配合下操纵电极上下移动。
电极把持器由电极夹头、横臂、电极吊挂装置等组成。

(一)电极夹头(电极卡子)
对电极把持器的基本要求是，有足够的机械强度和使用寿命，能牢固地夹持电极，不允许下滑，夹头本身以及夹头与电极接触处电能损失要小，下放电极及维修操作要方便。常用的电极把持器有钳式、环式以及弹簧气动式等。

1.钳式夹头
由2-4块导电颚板及2-4个钢件通过销钉铰接而成。结合处用螺钉拧紧.夹头本身无水冷，导电颚板与钢件间无电气绝缘，这样在销钉和螺栓上均有电流通过并形成铁磁性闭合回路。使用时电能损失大，设备维修工作量大，而且电极下放操作不方便，因而这种夹头仅用于小型熔块炉。

2.环式夹头
由导电颚板，半环(水圈)及压紧装置组成.两个半球之间用销钉联接，销钉结合处有用青铜Ht Si80制造的套管和垫圈，销钉为中空水冷结构。半环是用铸钢(Z15）铸成的中空结构。由于该装置有水冷及电气绝缘装置，因而使用寿命长，电能损失小，但下放电极仍须到炉顶平台上操作。该装置适用于大中型熔块炉。

3.弹簧一气动式把持器夹头
此类装置中，电极是靠预紧弹簧的张力支持的，而拉环或压块的松开则用气缸来实现。这种夹头分为顶杆式和拉杆式两种。图1-6-6为弹黄顶杆式夹头，它依靠弹簧的张力，通过顶杆将电极压在夹头前部。在气缸通入压缩空气后，靠杠杆机构将弹簧压紧后电极即被放松。顶杆式夹头的缺点是，顶杆受压后易变形，另外高温下铜制夹头前部也容易变形，造成电极与夹头接触不良而产生电弧。相对来说，拉杆式夹头要好一些。如图1-6-7所示.拉杆式夹头依靠弹簧的张力带动拉杆，再通过杠杆机构将电极压紧于夹头后部，通人压缩空气后，弹簧被压紧而使夹头放松。因而拉杆式夹头具有夹持方便，使用的劳动强度小，易自动控制的特点，尤其适合于倾倒炉。

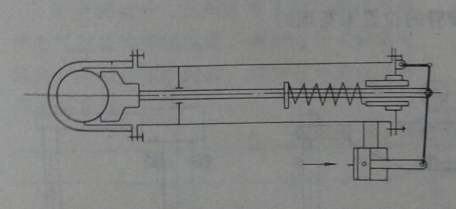

图1-6-6弹簧顶杆式夹头



图1-6-7拉杆式夹头


(二)电极把持器吊挂装置
电极吊挂装置分立柱式和悬挂式两大类。前者又可分为固定立往式(台车式)与活动立柱式，后一类又有悬挂式与悬梁式之分。

1.悬挂式电极吊挂装置
悬挂式电极吊挂装置有带电极压放装置的和无电极压放装置两种。前一种环式夹头的作用只是将导电颚板压在电极上，把持电极的另有夹紧环套，钢丝丝绳与夹紧环套联接，通过炉顶固定滑轮将电极吊挂起来。后者是用钢丝绳直接与环式夹头联接，而无夹紧环套，环式夹头除用来压紧导电颚板外还有夹持电极之作用。

悬挂式吊挂装置的定位以及电极圆的调节是靠操作平台上的孔道来实现的，调节孔道的同时需调节牵引滑轮的位置。


刚玉电炉的机械设备——电极把持器(下)：http://www.bdpsj.com/news/162.html
