低碳

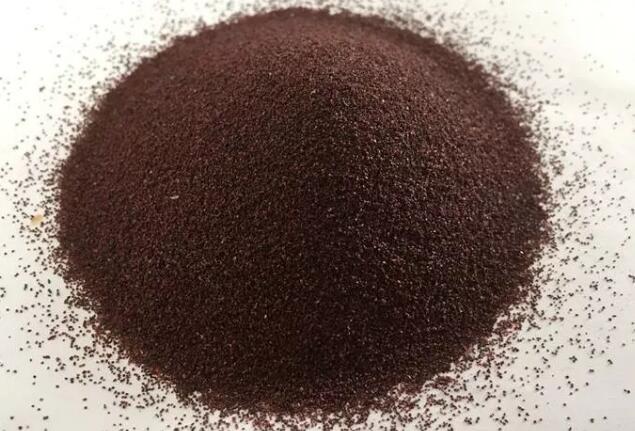

棕刚玉具有高韧性，在使用过程中不会起粉或破裂。在煅烧处理过程中，首先将棕刚玉在回转窑中煅烧，然后流入立式炉进行补充煅烧处理，从而有效地防止喷砂磨料的颜色起霜。在煅烧棕刚玉喷砂磨料之后，喷砂磨料的性能大大提高。
1.消除棕刚玉喷砂磨料的异常膨胀：由于棕刚玉处于熔炼过程中，喷砂磨料含有低价氧化下巴(Ti203，Ti0)和碳化下巴，氮化(TiC，TiN)。 当它们在900℃至1000℃的氧化气氛中煅烧时，它们被进一步氧化，并且体积相应地增加，使得喷砂磨料的体积变化超过其正常膨胀，即异常膨胀。喷砂磨料的异常膨胀会使棕刚玉陶瓷砂轮在烧成时在表面产生网络裂纹，造成大量废料，煅烧处理是消除异常膨胀的最有效手段。
2.提高棕刚玉喷砂磨料的韧性和研磨性能：研究发现，这是由于TI3在喷砂磨料煅烧过程中在刚玉晶体中固化。 +被氧化以引起晶格收缩，从而增加研磨剂的抗压强度。其次，煅烧还补偿了在造粒过程中引起的内应力。因此，由煅烧喷砂磨料生产的各种研磨工具不仅耐用而且锋利，这提高了研磨剂的研磨性能。
3.棕刚玉喷砂磨料的亲水性得到改善：将棕色熔融氧化铝喷砂磨料在800-900℃下焙烧120分钟后，喷砂磨料的亲水性提高3倍。 研究发现，这是因为研磨剂表面上的挥发物等杂质被除去，低熔点物质被烧掉，喷砂磨料表面的毛细现象增加。亲水性研磨剂用于涂覆研磨剂，并且使用其耐久性。可以增加30至50%。
4.提高了研磨工具的强度：煅烧处理后的研磨剂去除了研磨剂表面上的挥发物等杂质，提高了研磨剂的纯度和清洁度，从而提高了研磨颗粒与研磨颗粒之间的结合力。在研磨工具的制造过程中粘合剂。 ，减少粘合剂的量并增加喷砂磨料的强度。
棕刚玉喷砂磨料如何在不锈钢上起作用?
不锈钢的性质与铝相似。与钢管不同，它易于用树脂切割件切割。通常，砂轮用棕刚玉喷砂磨料切割，但不锈钢用白色熔融氧化铝更好。工厂成本通常为棕色熔融氧化铝。添加
白刚玉喷砂磨料，因此不锈钢专用砂轮是指以白刚玉喷砂磨料为原料的切割片。除树脂砂轮外，更多厂家使用高速锯片，低速切割，冷却水，切割角度等。
